解決方案

目標

•




• 適用于受控設備數量較少的小型機房。可實現少量設備集中管理，簡單的用戶和日志管理以及受控設備的遠程操控。

應用需求
●節約機房空間、減少電力消耗
現代機房大量使用機架式、刀片式服務器，這些服務器在機柜內高密度安裝后，均存在如何共享使用鍵盤、鼠標、顯示器的問題，而且大量顯示器等外部設備增加了寶貴的電力消耗。
●靈活設置操作中心，實現遠程控制
模擬式KVM切換器不能實現遠距離操控，如果要在機房之外設立操控間，或者在多個地方操控中心機房設備，模擬式KVM不能滿足需求。如果用戶需要在一個中心操控不同地域的機房設備，則只有基于IP的數字式KVM才能滿足要求。
●簡化和規范機房布線
模擬式KVM僅能實現鍵盤、鼠標、顯示器的有限延展，連線多而且復雜，鴻通科技Easyway 數字式KVM使用5類網絡線進行統一連接，布線簡單。
?滿足管理需求
現代機房設備種類繁多，鴻通科技Easyway 數字式KVM能實現多種設備的統一接入，統一操控及權限分配，提供更好的操控機制。
●提高安全性
使用KVM后避免了操作人員頻繁進出中心機房，獨有的訪問控制技術和傳輸加密使KVM具備了很好的安全性。

應用結構

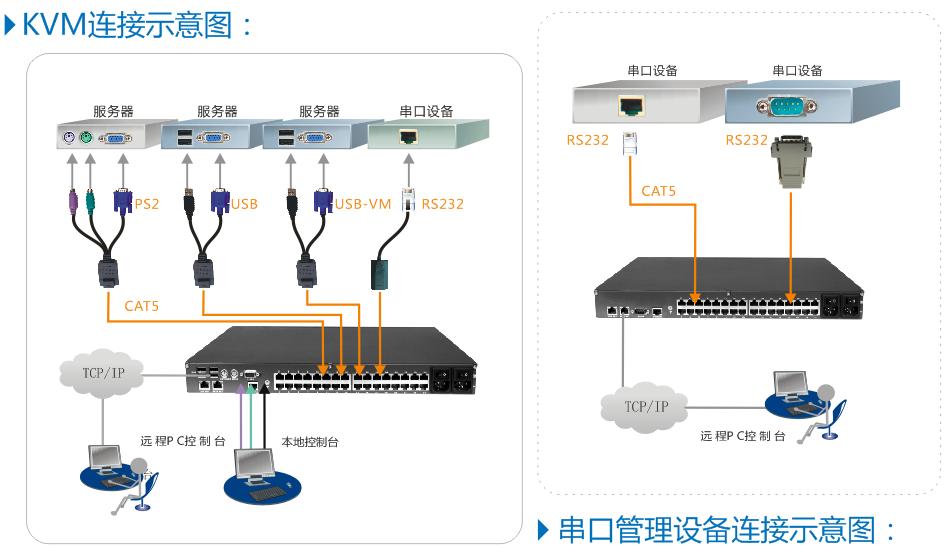

?數字式KVM基礎應用

功能特點


●基于KVM OVER IP交換技術，不受距離限制，IP所到之處，都能遠程操控受控設備。
●不同的受控設備使用不同的接口模塊統一接入，模塊與KVM端口任意連接。
●接口模塊直接連接到受控設備上，通過CAT5線纜連接到KVM交換機上，布線簡單、規范。
●串口管理設備無需接口模塊，直接采用CAT5線纜連接受控設備。
●每臺KVM（或串口管理設備）單獨分配一個IP地址，只要網絡可達，即可實現對受控設備的遠程操控。
●每臺KVM提供本地端口，用于連接鍵盤、鼠標、顯示器組成本地控制臺。本地控制臺采用GUI圖形界面。
●可以檢測受控設備運行狀態，掉電、宕機控制臺實時告警。
●單臺鴻通KVM提供多達8名遠程操作用戶同時操控，完全滿足控制需要。
●遠程控制臺提供全屏方式，用戶操作更方便。
●獨特的“退出宏”功能，確保受控設備安全退出，增強安全性。



實施要點


• ●在受控設備端需要安裝相應的接口模塊，接口模塊和KVM之間，使用5類網線連接，此段線纜連接傳輸的是模擬視頻信號，容易受到干擾，為了保證最好的信號傳輸質量，建議使用帶屏蔽的高質量網線及水晶頭。




• ●KVM的信號傳輸要占用系統帶寬，也要占用客戶的IP地址資源，可以考慮KVM之間的連接、KVM與操作主機之間使用獨立的網絡布線，分配獨立的IP地址來解決這個問題。




• ●為了在遠程操控臺實現最好的操控效果，例如鼠標同步、顯示分辨率等，在某些服務器操作系統內需要進行必要的配置。這方面的信息，請參見相關安裝文檔。
